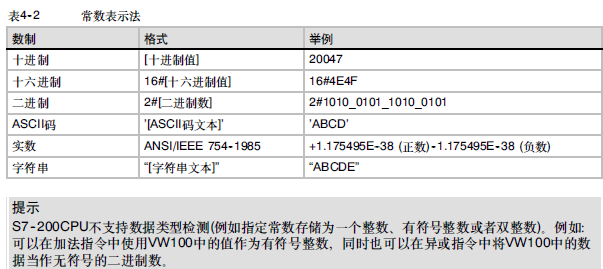

在西门子S7--200的许多指令中，都可以使用常数值。常数可以是字节、字或者双字。S7--200以二进制数的
形式存储常数，可以分别表示十进制数、十六进制数、ASCII码或者实数(浮点数)。
本地I/O和扩展I/O的寻址：
CPU提供的本地I/O具有固定的I/O地址。您可以将扩展模块连接到CPU的右侧来增加I/O点，形成I/O
链。对于同种类型的输入输出模块而言，模块的I/O地址取决于I/O类型和模块在I/O链中的位置。举例
来说，输出模块不会影响输入模块上的点地址，反之亦然。类似的，模拟量模块不会影响数字量模块
的寻址，反之亦然。
提示：
数字量模块总是保留以8位(1个字节)增加的过程映像寄存器空间。如果模块没有给保留字节中每一
位提供相应的物理点，那些未用位不能分配给I/O链中的后续模块。对于输入模块，这些保留字节中
未使用的位会在每个输入刷新周期中被清零。
模拟量I/O点总是以两点增加的方式来分配空间。如果模块没有给每个点分配相应的物理点，则这些
I/O点会消失并且不能够分配给I/O链中的后续模块。
用指针对S7--200 PLC存储区间接寻址：
间接寻址是指用指针来访问存储区数据。指针以双字的形式存储其他存储区的地址。只能用V存储
器、L存储器或者累加器寄存器(AC1、AC2、AC3)作为指针。要建立一个指针，必须以双字的形式，
将需要间接寻址的存储器地址移动到指针中。指针也可以作为参数传递到子程序中。
西门子S7-200 PLC允许指针访问下列存储区： I、Q、V、M、S、AI、AQ、SM、T (仅当前值)和C (仅当前
值)。无法用间接寻址的方式访问单独的位，也不能访问HC或者L存储区。
要使用间接寻址，应该用“&”符号加上要访问的存储区地址来建立一个指针。指令的输入操作数应
该以“&”符号开头来表明是存储区的地址，而不是其内容将移动到指令的输出操作数(指针)中。
当指令中的操作数是指针时，应该在操作数前面加上“＊”号。如图4--12所示，输入*AC1指定AC1
是一个指针，MOVW指令决定了指针指向的是一个字长的数据。在本例中，存储在VB200和VB201
中的数值被移动到累加器AC0中。
