对所有电器设备进行合理的接地和接线是非常重要的，它能够确保您的系统具备的操作特性，同
时能够为您的应用和S7-200提供更好的电子噪声保护。
先决条件：
在接地和接线之前，必须先确保设备的电源已被切断。同样，也要确保与该设备相关联的设备的供电已被切断。
在对S7--200PLC及其相关设备接线时，必须确保遵从所有适用的电器规范。安装和操作所有设备要符合
所有有效的国家或地区标准。如需了解您的情况应遵从哪些规范标准,请与当地有关部门联系。
在设计西门子S7--200系统的接地和接线时必须考虑安全因素。象S7--200这样的控制设备有可能造成它所
监控的设备的误动作。因此，您应该采取独立于S7--200的必要的安全措施以避免人员伤害和设备
损坏。
隔离指南：
西门子PLC S7--200 AC电源边界和到AC电路的I/O边界的设计在AC线电压和低压电路之间提供安全隔离，这一
点已经经过实践证明。根据各个标准，这些边界包括双重或加固绝缘，或基本的辅助绝缘。横跨这些
边界的部件，如光耦合器、电容器、变压器和继电器已经过实践证明，能够提供安全隔离。在具有
1500 VAC或更大隔离时，在S7--200产品数据表中标出了满足这些要求的隔离边界。根据已证明的
方法，该标志基于一个常规的出厂测试(2Ue + 1000VAC)或同类测试。S7-200安全隔离边界经典型
测试可隔离达4242 VDC的电压。
根据EN 61131--2，包括了AC电源的传感器电源输出、通讯电路和内部逻辑电路被视为SELV (安全
超低压)。如果传感器电源M或到S7--200的其它非绝缘M连接接地，则这些电路变为PELV (保护超低
压)。在某些产品数据表中，接地参考低压的其它S7--200M连接标注为与逻辑电路不隔离。实例为
RS485通讯端口M、模拟I/O M和继电器线圈电源M。
为保持S7--200低压电路的SELV/PELV特性，到通讯端口、模拟电路和所有24V标称电源和I/O电路的
外部连接必须由满足SELV、PELV、Class 2、限制电压要求的电源，或者符合各种标准的限制电源
来供电。
西门子S7--200PLC接地指南：
对于您的应用，接地方案应该确保S7-200及其相关设备的所有接地点在一点接地。这个单独的
接地点应该直接连接到大地。
为了提高抗电子噪声保护特性，建议将所有直流电源的公共点连接到同一个单一接地点上。同样建议
将24 VDC传感器供电的公共点(M)接地。
所有的接地线应该尽量短并且用较粗的线径(2 mm2或者14 AWG)。
当选择接地点时，应当考虑安全接地要求和对隔离器件的适当保护。
S7--200PLC接线指南：
在设计S7--200的接线时，应该提供一个单独的开关，能够同时切断西门子S7--200CPU、输入电路和输出电
路的所有供电。提供熔断器或断路器等过流保护装置来限制供电线路中的电流。您也可以为每一输出
电路都提供熔断器或其它限流设备作为额外的保护。

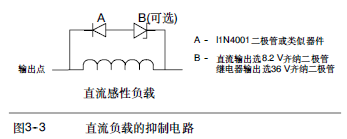

在有可能遭受雷击浪涌的线路上安装浪涌抑制器件。
避免将低压信号线和通讯电缆放在与AC导线和高能量、快速转换的DC导线相同的线盒中。应始终成
对布线，导线采用中性导线或通用导线，并用热电阻线或信号线进行配对。
导线尽量短并且保证线粗能够满足电流要求。端子排适合的线粗为2 mm2到0.3 mm2(14 AWG到22
AWG)。使用屏蔽电缆可以得到的抗电子噪声特性。通常将屏蔽层接地可以得到效果。
当输入电路由一个外部电源供电时，要在电路中添加过流保护器件。如果使用西门子PLC S7--200 CPU上的24
VDC传感器供电电源，则无需额外添加过流保护器件，因为此电源已经有限流保护。
大多数的西门子S7--200PLC模块有可拆卸的端子排。(附录A中标明了哪些模块有端子排)。为了防止连接松动，
要确保端子排插接牢固，同时也要确保导线牢固地连接在端子排上。为了避免损坏端子排，螺钉不要
拧得太紧。螺钉连接的大扭矩为0.56N--m (5 inch--pounds)。
为了避免意想不到的电流流入系统，西门子S7--200在合适的部分提供电气隔离。当您设计系统走线时，应
考虑这些隔离。附录A中给出了电路中包含哪些隔离及它们的隔离级别。级别低于1500 VAC的隔离
不能作为安全隔离。
