本案例采用合信4路200K脉冲PLC，CTH2 216-1AH46-2B24，逻辑控制较多，PLC容量大。

4*200KHz运控漏型输出，数据永久保存.

可用西门子STEP 7 MicroWIN 软件编程，完全程序通用，指令通用。PLC编程方便。

合信运动库连续插补

PLC编程基本控制逻辑

1，本机共4个工位，加工完第1个工位后跳转到第2工位，第2个工位完成跳转到第3个工位......

2，4个独立加工位可选择打开或关闭，关闭工位自动跳转，关闭1#工位，仅加工2，3，4工位

3，每工位预设90个加工步加工步骤......

4，每加工步首先归零点，快进到加工位，第1刀直切，第2刀左摆切，第3刀右摆切......

5，每加工部，快刀到起始位，慢刀加工，加工完后再慢速补刀，慢退加工位，快退到待加工上料位......

加工速度多档位调速，PLC和变频器 Modbus通信，无级调整主轴切割速度

直切，左摆切，右摆切，XY两轴插补加工完成

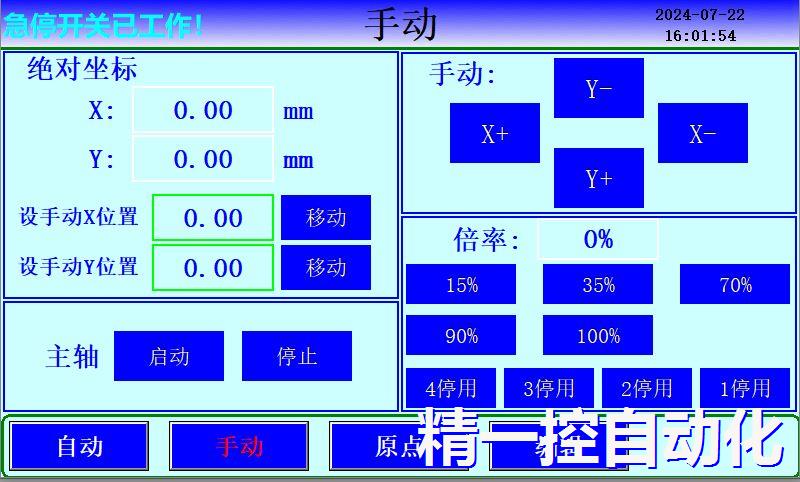

手动测试调试各轴到相应工作位置

运动指令库，实现XY轴插补加工

西门子PLC编程

西门子PLC木工机械应用，4路4*200KHz运控漏型输出，数据永久保存，

西门子PLCSTEP 7 MicroWIN软件 西门子PLC编程，XY插补加工，直线/圆弧插补功能，

连续插补功能，2个485通信口，和变频器Modbus通信连接，配方编辑，分期付款

西门子PLC编程图

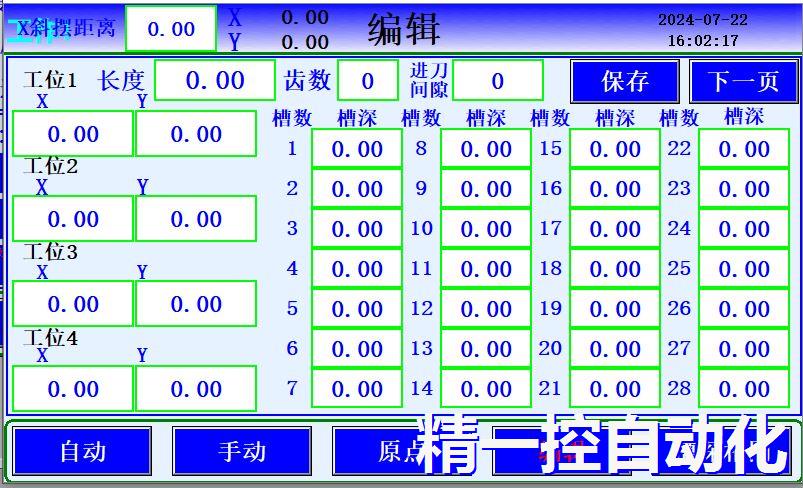

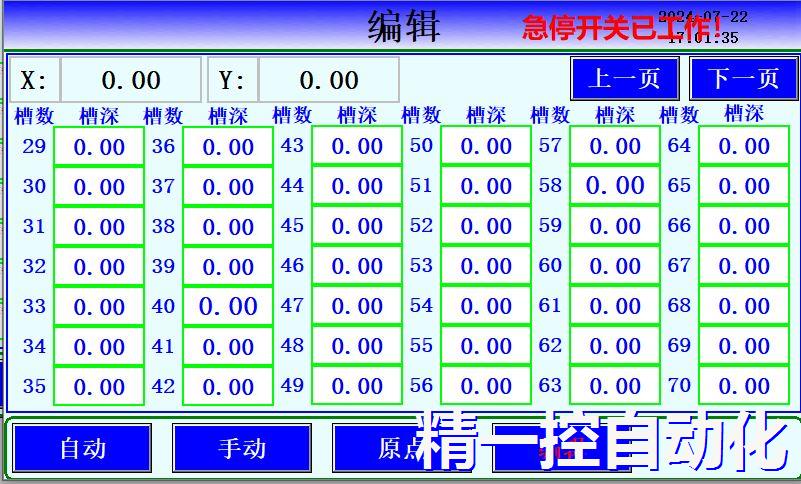

配方功能，配方存储调用，一键所有配方写入，一键所有配方清零，指针配方

东莞精一控自动化PLC编程

分期付款，PLC和触摸屏分别实现锁机

本案例采用昆仑通泰7寸触摸屏，经济实惠

东莞精一控自动化PLC编程，东莞西门子PLC编程，西门子PLC木工机械应用
